任意波形発生器(AWG)は、量子研究に利用できる最も強力で柔軟な信号源の1つです。AWGは、発生器の帯域幅と波形メモリの長さの範囲内で、ほぼ無限の数の波形を生成できます。AWGを入手したら、それを有用な波形で埋める必要があります。従来、その波形はデジタイザで記録するか、アプリケーションソフトウェアで生成してAWGに送信されていましたが、新しいDDSオプションはこの概念を変えます。
Spectrum Instrumentationは、16ビットAWGのシリーズに新しいダイレクトデジタルシンセサイザ(DDS)オプションを導入しました。DDSは単一の固定周波数リファレンスクロックから周期的な波形を生成する方法です。Spectrum InstrumentationのAWG用DDSオプションは、複数の「DDSコア」を使用して各キャリアの周波数、振幅、位相が明確に定義されたマルチキャリア(マルチトーン) 信号を生成します。DDSオプションにより、1つの出力チャネルで1つまたは複数の正弦波を生成するために必要な複雑さと生成データが大幅に削減されます。DDSオプションは、現代の量子研究のニーズに合わせて多数の量子研究者特にRymax Oneコンソーシアム(https://rymax.one/)のチームと直接協力して開発されました。ここでは、量子研究プロジェクトでの新しいオプションの使用について説明します。
音響光学偏向器/変調器(AOD/AOM)の駆動
音響光学変調器(AOM)または偏向器(AOD)は、レーザー光の周波数(波長)、振幅、角度(位置)を動的に制御するために広く使用されています。これらは通常、圧電トランスデューサ(アクチュエータ)と吸収体と接触している結晶で構成されています。圧電トランスデューサは、通常10MHzから 1GHzの範囲の増幅された無線周波数信号(RF)によって駆動されます。アクチュエータは結晶内に圧力波を誘導し結晶の局所屈折率を定期的に変化させます。
偏向
光源（通常はレーザー）から発せられる光は、ブラッグ偏向により結晶格子上で偏向します。これにより多数の偏向次数つまり光線が生じます。これらの光線はそれぞれ、ブラッグ条件を満たす角度 𝜃𝐵 で偏向します:
sin 𝜃𝐵 = 𝑚 λ/2Λ
ここで、𝑚 =. . . , −2, −1,0, +1, +2, … は偏向次数、𝜆 は真空中の光の波長、Λは音波の波長です。𝑚 = 0次数は偏向されず同じ方向に続くことに注意してください。
周波数
結晶内の音波はアクチュエータから吸収体へと移動するため、音波から偏向された光はドップラーシフトを経験し（または1つ以上のフォノンを吸収し）、その最終周波数(𝑓𝑚)は次のように表されます：
𝑓𝑚 = 𝑓0 + 𝑚𝐹
ここで、𝑓0は入射光の周波数（通常は数百THz）で、𝐹 は結合されたRF信号の周波数に対応する音波の周波数です。
強度
偏向の効率は、入射光量(𝐼0)に対する1次偏向次数(𝐼1)の光の割合によって特徴付けられ、次のように表されます:
𝐼0 /𝐼1 = sin2(Π/2√P/P0)
ここで、𝑃 はRF信号の電力、𝑃0 はRF信号からの電力が結晶にどの程度結合され（最終的に光る）るかによって決まる効率パラメータです。
レーザー光の完全な制御
たとえば1次偏向ビームについて考えると、上記からRF信号がレーザービームの角度（レンズの後は位置に対応）と光の周波数および強度を制御することは明らかです。これらの機能により、RF信号の制御はレーザー光を制御する上で重要な部分になります。ここで、Spectrum Instrumentation製のAWG(M4i.66xx-x8シリーズ)が役立ちます。特に、新しいDDSオプションと組み合わせると、AWGはAOM/AODを制御するために必要なRF信号を生成するための理想的なツールになります。
AODの光学セットアップ
Figure1に、Spectrum Instrumentation製AWGをAODと併用する場合のセットアップ例を示します。AWGから送られるRF信号（100MHz程度）は、MiniCircuit製の5Wアンプ(ZHL-5W-1)を介してRFカプラ(ZDC-20-1+)に送られ、信号の一部（約20dB抑制）がスペクトラムアナライザ(Siglent SSA 3075X-R)に送られ、メイン出力がAODに送られます。光ファイバーから送られるクリーンアップされた低出力レーザービームは、偏光ビームスプリッターキューブ(PBS)を通過し、AODに送られます。AODから送られる偏向された+1次ビームは、カメラまたは画像用のホワイトスクリーンに送られます。
AWG-DDSオプションのプログラミング
Spectrum InstrumentationのWebサイトまたはGitHubリポジトリ（Pythonのみ）には、さまざまなプログラミング言語の例が多数用意されています。以下では、新しいPythonパッケージに限定して説明します。Pythonパッケージを使用するにはまずGitHubのチュートリアルを読んでください。このチュートリアルでは、インストールと基本的な使用方法が説明されています。ここでは、DDSファームウェアオプションを使用します。DDS専用の例については、GitHubのdds-examplesフォルダを参照してください。
Cardオブジェクトが初期化されて変数cardに格納され、必要なチャネルが有効になっていて、Channelsオブジェクトが変数channelsで初期化されていると仮定します。

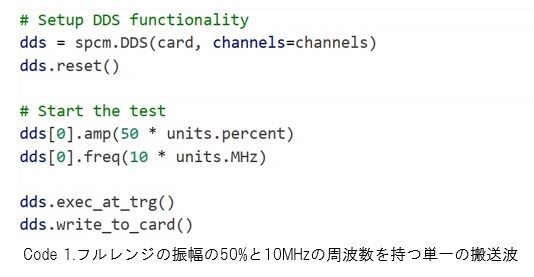

次に、単一のキャリアを生成するコードを示します：
カードがトリガーを受け取ると、このコードスニペットは10MHzの周波数と全振幅範囲の50%の振幅を持つ正弦波を生成します。結果として得られる信号は、Figure 2のスペクトラムアナライザ（出力範囲は±1000mVに設定）に表示されます。
マルチキャリア信号
AODに特に役立つのは、DDSファームウェアのマルチキャリア機能です。現在のファームウェアでは、ユーザーは1つのチャネルで最大20個のキャリアを定義できます。これらの正弦波はそれぞれ結晶内で特定の波長の連続密度波を作成します。連続波はそれぞれ光の偏向格子として機能し、複数の偏向パターンを作成します。1次偏向パターンに焦点を合わせると、AODは角度と強度が異なる20本のビームを作成します。それぞれのビームは上記の式で定義されます。したがって、それぞれのキャリア信号の周波数と振幅を制御するとそれらのレーザービームの位置（角度）と強度を完全に制御できます。
Figure 3にこのシステムの概略図を示します。Spectrum Instrumentation製AWG(M4i.66xxシリーズ)は周波数と振幅の両方を完全に制御できる20トーンの信号を作成し、RFアンプ(MiniCircuits ZHL-5W-1など) で増幅してからAOD(AA Opto Electronic DTSX-400シリーズなど) に送ります。AODを通過したレーザーは偏向され、1次では角度と強度を完全に制御できるN本のビームになります。
Pythonパッケージspcmを使用すると、20個のキャリアを簡単にプログラミングできます。以下のコードスニペットで、これらのトーンのプログラミング方法を示しています。前の例と同様に、カードオブジェクトとチャネルオブジェクトを使用してDDSオブジェクトを初期化します。次に、DDSファームウェアをリセットします。NumPyとPintユニットパッケージを使用して、1MHz刻みで90MHzから109MHzまでの値を持つ配列を作成します。次にすべてのDDSコア（アクティブな出力チャネルが1つの場合は20）を一巡し各チャネルの振幅と周波数を設定します。
結果として得られる電気信号をFigure 4に示します。1MHz刻みで90MHzから109MHzまでの20個のトーンを持つマルチキャリア信号のエネルギースペクトルです。Figure 4は、スペクトラムアナライザから取得したプロットを示しています。横軸には、87.5MHzから112.5MHzまでの周波数軸があり、1kHzの分解能帯域幅(RBW)で記録が行われます。縦軸には、50オームの負荷への信号のパワースペクトルが表示されます。図のとおりキャリアは20個あります。
この信号（結晶を壊さないように常に非常に低いパワーから始めてください）をAODに送信すると、結晶を通過するレーザービームが偏向されレンズ後の1次偏向パターンがFigure 5に示されています。これらのビームは向きを変えたり（周波数の変更）、より明るくしたり（振幅の変更）することができます。たとえば、原子がこれらのビームの中心に閉じ込められている場合、単一のキャリアの周波数を変更すると原子が動き回ります。
RF信号のキャリアの周波数を変更する例をFigure 6 に示します。この画像は時間の経過に伴う電力密度のプロット（リアルタイムスペクトル分析）を示しています。プロットの上部は、時間 = 0秒の信号に対応し、下部は15秒後の信号に対応します。20個のキャリアから開始し、約3秒後に9個のキャリアがオフになり、結果として得られたキャリアが元の周波数グリッド上で一緒に移動されます。この手順は、各キャリアがピンセットに対応するため、中性原子量子コンピューターに非常に役立ちます。原子のロード後、ピンセット 2、5、6、8、12、13、15、17、20 が空であると想像してください。これらのキャリアをオフにすると（ラインが停止します）、原子（1、3、4、7、9、10、11、14、16、18、19）を含むピンセットがS字型の傾斜を使用して一緒に移動され、原子の移動による加熱が最小限に抑えられます。
上記の画像に必要なコードを示す完全なコードスニペットは、別のドキュメントとして入手できます。
まとめ
新しいDDSファームウェアオプションは、量子研究の分野に限定されることなく量子研究の分野における一般的な用途に合わせて調整されています。このアプリケーションノートでは、DDS ファームウェアの1つの特定の用途であるAOM/AODの制御について調査しました。DDSオプションを使用すると、RF信号キャリアと偏向レーザービームを直接接続してレーザービームの数（キャリアの数）、位置（キャリア周波数）、強度（キャリア振幅）を直接制御できます。さらに、DDSオプションには線形動的動作が組み込まれているため、ユーザーは周波数と振幅の非常に正確な変更をプログラムできます。新しいDDSオプションは現代の量子研究者に最適なツールです。
原文ドキュメント：Spectrum社
Application Note Spectrum DDS in Quantum Research
an_spectrum_dds_in_quantum_research.pdf
