M4i.2223-x8は、1.25GHz 8bit 2ch (又は2.5GHz 8bit 1ch)の ADコンバータを搭載した PCI Expressタイプの高速A/Dボードです。 標準で4Gサンプルのオンボードメモリを搭載しており、広帯域信号を高精度にAD変換し記録する事が可能です。M4i.2223-x8は、卓越したデータストリーミングパフォーマンスを提供するPCI Express x8 Gen2インターフェイスを備えています。最適化されたドライバーにより、3.4 GB/sを超えるデータ転送速度が可能になり、ADデータを最速で取得、保存、分析することができます。数時間単位の長時間記録にはオプションレコーダ『SKY-DAQ』が用意されています。また、GUIソフト『SBench 6』が標準で添付されていますので、データ解析が容易に行えます。 超音波、レーダ、ソナー、無線通信、レーザ、加速器、非破壊検査などのアプリケーションに最適です。

仕様

A/Dコンバータ	2.5GHz/1.25GHz, 8bit, 2ch
周波数帯域	1.5GHz（フィルタバイパス時） 400MHz（フィルタ使用時）
ドライバ	Windows, Linux
タイプ	PCIe

M4i.2200シリーズ共通機能

クリックで計測向けA/Dボードに飛びます

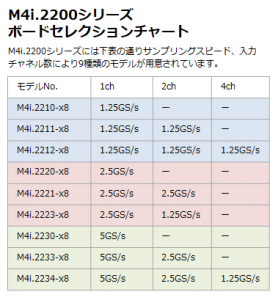

▮ M4i.2200シリーズではサンプリングスピード、入力チャネル数により9種類のモデルを用意（表をクリックで拡大）
▮ サンプリングレートは、5GHz/2.5GHz/1.25GHzから選択
▮ データ保存用オンボードメモリ：4GSample標準
▮ 全てのチャネルは同時サンプリング
▮ ディバイダによりクロック分周設定（1/2, 1/4, 1/8, 1/16, ・・・・1/262144）が可能
▮ ±200mv～±2.5Vまでの4種類のアナログ信号入力電圧レンジをサポート
▮ 入力インピーダンス：50Ω又は1 MΩを選択可能
▮ 外部入･出力トリガ用コネクタを用意
▮ 『Multiple Recording』により短い周期での連続トリガによるサンプリングを実現
▮ 『Gate Sampling』によりトリガゲートが開いている間のみサンプリングを実現
▮ タイムスタンプにより全トリガイベント発生時のタイミングを記録可能
▮ 外部クロック入・出力用コネクタを用意
▮ 『FIFO mode』により1ボードあたり最大3.2GB/sでPCへデータレコーディング可能
▮ データ取得、波形描画、データ保存及びFFT等の解析機能を持ったGUIソフトウェア『SBench 6』を標準添付
▮ 対応OS：Windows, Linuxを標準サポート
▮ サードパーティドライバ：LabVIEW, MATLAB, LabWindows/CVI, IVI
▮ Jupyter Notebookに対応可能

GPUダイレクト転送SDK (SCAPP) オプション

SCAPPは、強力な信号とデータ処理を必要とするアプリケーションのため、GPGPUへのダイレクトデータ転送を可能にするSDKパッケージです。Spectrum製ADボードまたはDAボードとGPUカード間のダイレクトリンクが可能になり、ユーザはGPUの演算コア（最大5000）と大容量メモリ（最大24GB）の優れた処理能力を利用することができます。SCAPPはRDMA(Remote Direct Memory Access)プロセスを利用して、GPUカード間でPCI Express経由の高速データ転送を可能にします。
SCAPP SDKにはADボード/DAボードとGPUカード間の相互転送サンプル、フィルタリング、平均化、デマルチプレクス、データ変換、FFT等の基本機能のビルディングブロックを備えたCUDA並列処理サンプルが含まれています。全てのソフトウェアはC/C++に基づいており、通常のプログラミングスキルで簡単に実装・変更・拡張が可能です。OSはLinux対応。

NVIDIA Jetsonをサポート

NVIDIA Jetsonは、高性能並列処理のためのARM CPUとCUDAベースのGPUで構成されています。 JetsonにはPCIeカードをインストールできるPCIeスロットが1つあり、GPUの高速並列処理により、Spectrum製品で取得および生成できる大量のデータを処理するための完全なプラットフォームになります。SpectrumのSCAPP（Spectrum’s CUDA Access Parallel Processing）により、NVIDIA Jetsonの演算能力を最大限に活用できます。

☞　>>>Jetsonを利用した受託開発も可能です<<<

NVIDIA Claraをサポート

NVIDIA Clara AGX開発者キットは、ソフトウェア定義のAI対応のリアルタイムのポイントオブケア医療機器を開発するための使いやすいプラットフォームを提供します。NVIDIA Jetson AGX Xavier™組み込みArmシステムオンチップ（SoC）の柔軟性、NVIDIA RTX™6000 GPUのパフォーマンス、およびNVIDIA ConnectX SmartNIC、ClaraAGX。このキットには、フルスタックのGPUアクセラレーションライブラリ、SDK、リファレンスアプリケーションが含まれています。
NVIDIA ClaraシステムにSpectrum I/Oカードを追加することで、センサー信号を取得、生成、保存、および処理することができます。I/Oカード、プロセッサ、GPU間でデータをストリーミングできます。実際、GPUの高速並列処理機能により、Spectrum製品によって取得および生成できる大量のデータを処理するための完璧なプラットフォームになります。Spectrum社はすでにSCAPP（Spectrumの並列処理用CUDAアクセス）を提供しており、GPUベースのデータ処理を最速のストリーミングレートでも簡単に実現することができます。

Star-Hub 同期オプション

Star-Hubは、1つのシステムで最大8枚のボードの位相安定同期を可能にする追加モジュールです。ボードの数に関係なく全てのチャネルを同期することができます。 Star-Hubは、接続された全てのボードに同じクロックとトリガーを分配します。同期されたボードはすべて同じサンプリングレートで実行されます。 システム全体のトリガーソースとして、1つまたは複数のボードを使用できます。 全てのトリガーソースと論理ORに組み合わせて、全チャネルを同時にトリガーソースに設定することもできます。



高性能PCをご用意しています

A/DボードをPCにインストールする場合、以下の事を検討する必要があります。
１．インストールスロットの物理的寸法

⇒ボードの奥行・高さ、隣接スロットの干渉などを検討
２．PCIeスロットの物理的レーン数

⇒ボードとM/Bのレーン数（x1/x4/x8/x16）を物理的・電気的に検討
３．PCIeスロットの電気的互換性（Gen1/2/3）

⇒ボードとM/Bのパフォーマンス（Gen1/2/3）適合性を検討
４．OSとの互換性

⇒Windows 7/8/10, Linux, 32bit/64bitドライバとの適合性を検討
これらの検討事項を考慮した最適なPCをご用意いたします。
ラックマウントタイプやデスクトップタイプ、CPUの性能や数、メモリの容量などお客様のご要望に合わせてビルドアップいたします。また、オプションで高速RAIDドライブを追加することも可能ですので長時間の記録が必要なアプリケーションに最適です。

MADE IN GERMANY　-信頼のドイツ製-

1989年にドイツGrosshansdorfで設立されたSpectrum Instrumentation社は、信号取得および信号生成用の超高速で高分解能の計測用ボードシステム製品を開発および製造しているデータアクイジションのリーディングメーカーです。PCカード(PCIe/PXIe)又はスタンドアロンイーサネットユニット(LXI)として利用可能な 200種類を超えるさまざまなデジタイザおよび任意波形発生器(AWG)を提供する独自のモジュラーコンセプトを採用しています。この幅広い製品ラインナップにより、お客様のニーズに合わせた最適なソリューションを提供することができます。
Spectrum社のユーザは、国際的な製造企業だけでなく主要な大学や研究機関も含まれます。例えば、Spectrum社の製品はCERN（欧州原子核研究機構）の粒子加速器や量子研究で使用されており、これは製品が非常に低ノイズで正確であるため、個々の原子の誘導にも使用できるためです。国際的なサービスと販売ネットワークで、ヨーロッパ、アジア、オーストラリア、アメリカなどすでに39か国以上のお客様にご利用いただいています。

アプリケーション

AE05：質量分析と最新のデジタイザ
AE11：デジタイザを使用した機械的測定
AE15：CERNで140台以上のデジタイザ納入実績
AE17：高速デジタイザによりセルソーティングのブレークスルーが可能
AE33：モジュラーデジタイザを使用したRF測定
AE35：超音波アプリケーションでのSpectrumデジタイザの使用
AE73：恒星間物質研究のための画期的なマイクロ波分光計
AE97：ニュートリノを識別するための国際プロジェクトで超高速デジタイザを採用

関連資料

▪ SPECTRUM社 ADボード データ取り込み概要
▪ SPECTRUM社 M4i AD DA DIOボード概要
▪ SPECTRUM社 AD/DA/DIO タイムスタンプ機能概要
▪ SCAPP機能 A/D, D/A, DIOボード用 GPUボードへのダイレクトデータ転送処理
▪ MISH Tech Journal Vol.13 (P11～P15)「モジュラーデジタイザを使用したRF測定」
▪ MISH Tech Journal Vol.12 (P9～P13)「デジタイザシステムの問題と解決」

M4i.22xxシリーズのご紹介

SPECTRUM製品ラインナップのご案内

1989年に設立されたSpectrum Instrumentation社は、モジュラー設計技術を使用して、業界をリードするPCカード（PCIeおよびPXIe）およびスタンドアロンイーサネットユニット（LXI）として200製品を超えるデジタイザーおよびジェネレーター製品を設計・製造しています。
Spectrum Instrumentation社は、30年以上にわたり世界中のお客様に高度な製品を提供し、その信頼性において高い評価を得ています。
