A/D & D/A 搭載 FPGAボードADM-XRC-9R4
5.9GHz A/D & 10GHz D/A 搭載 Zync UltraScale+ RFSoC FPGAボード (XMC)
概要
ADM-XRC-9R4 は、Zync UltraScale+ RFSoC (5.9GHz AD & 10GHz DA内蔵) を搭載した XMCタイプの FPGA ボードです。
2chの5.9GSPS ADコンバータ及び2chの10GSPS DAコンバータをRFSoCチップに内蔵しています。また、Zync UltraScale+ FPGA はユーザプログラム可能で、ユーザロジックを実装することが可能です。更に、ARM CPUコアを内蔵していますのでボード単体でシステムとして完結することができます。
コンダクションクールにも対応していますので、レーダ・画像処理・ソフトウェア無線機・5Gアプリケーションに最適です。
- 仕様
-
A/Dコンバータ 5.9GHz, 14bit, 2ch D/Aコンバータ 10GHz, 14bit, 2ch FPGA 1x Zynq UltraScale+ RFSoC ドライバ Windows, Linux タイプ XMC 温度範囲 -40 ～ +70℃ - 特徴
- ▮ USB経由でアクセス可能なオンボードマイクロコントローラ
▮ 4x ARM®Cortex™-A53 MPCore™-1.5 GHz搭載
▮ 2x ARM®Cortex™-R5 MPCore™-533 MHz搭載
▮ 2ch 14ビット5.9 GSPS RF-ADC搭載
▮ 2ch 14ビット10 GSPS RF-DAC搭載
▮ QSPI 2x512Mb フラッシュメモリ搭載
▮ 8x HSSIOシリアルインタフェース
- エジンバラのハイテク企業
Alpha Data社は、1993年に英スコットランドのエジンバラで設立されました。
コンピュータ集約型アプリケーションに最先端のソリューションを提供するために設立され、同社の高度なスキルを持つエンジニアリングチームは、Xilinxの最新デバイスに基づく信頼性の高い最先端の製品を世界中のユーザに提供しています。Xilinx社とのパートナーシップにより、最新のシリコンをいち早く採用することが可能になり、ハードウェア、ソフトウェア、専門知識を提供して市場投入までの時間を短縮します。
30年以上の技術的資産とハードウェアを航空宇宙産業に提供してきた幅広い経験を持つAlpha Data社は、現在その技術的専門知識を基にスペース市場向けの耐久性と耐放射線性を備えたコンポーネントを開発しています。
- 関連資料
- ▪ 新製品カタログ2024

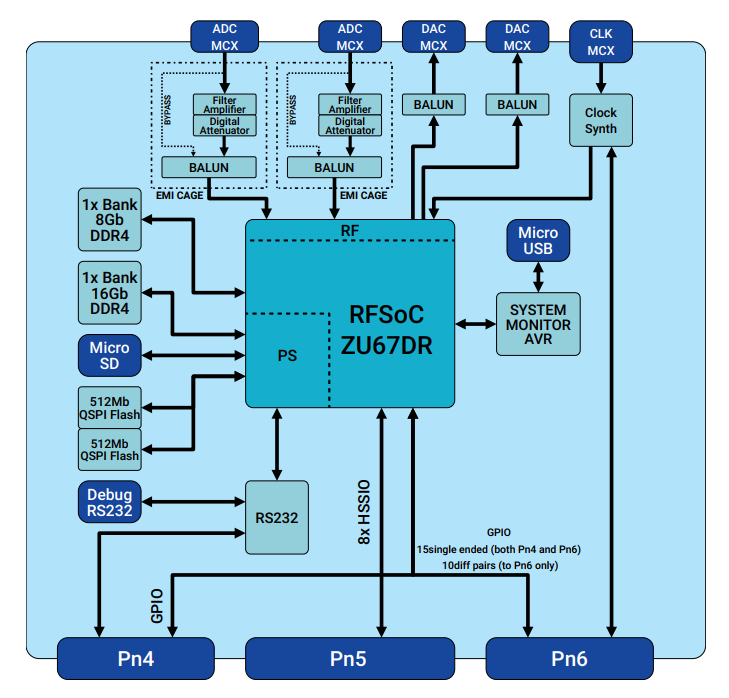

ブロック図
スペック
| アナログ入出力 | AC結合, MCXマイクロコネクタ |
| A/Dコンバータ | 5.9GSPS, 14bit, 2ch |
| D/Aコンバータ | 10GSPS, 14bit, 2ch |
| FPGA | Zync UltraScale+: XCZU67DR-2 |
| ARMコア | 4x ARM Cortex-A53 MPCore, 2x ARM Cortex-R5 MPCore |
| メモリ | 16Gb DDR4 SDRAM, 8Gb DDR4 SDRAM, microSD |
| フォームファクタ | XMC |
| 動作温度 | -40 ~ +70℃ |
| 保存温度 | -55 ~ +100℃ |
| 湿度 | 95% *結露なきこと |
| ※コンダクションクール版あり | |
