概要

画像をクリックすると拡大します。

メーカーホームページ

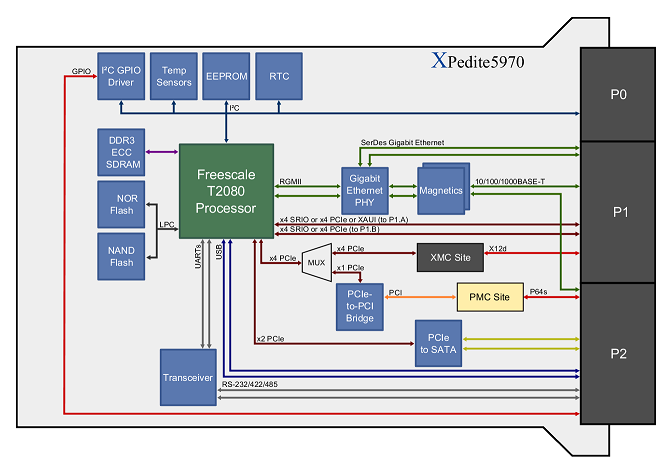

XPedite5970は、NXP QorIQ T2080 プロセッサを搭載した OpenVPX タイプの CPUボードです。 "T2080"CPUは、8x バーチャルPPC コア 1.8GHzで動作し、高速マルチプロセッシングが可能です。オンボードメモリとして、最大 8 GB DDR3-1600 ECC SDRAM、最大 512 MB NOR FLASH (with redundancy)、最大 64 GB NAND FLASHを搭載することができます。VxWorks、Linux対応ドライバソフトウェアを用意しています。耐環境仕様も用意されています。

仕様

プロセッサ	NXP QorIQ T2080
メモリ	8GB DDR3-1600
拡張サイト	1x PMC/XMC
OSサポート	VxWorks, Linux
タイプ	3U VPX
温度範囲	-40 ～ +85℃ (L5: Conduction Cool)

特徴

▮ 最大1.8 GHzの8つの仮想PowerArchitecture® e6500コアを備えたNXP QorIQ T2080 CPU
▮ 128ビットAltiVecテクノロジーベースのSIMDエンジン
▮ 複数のVITA 65 OpenVPX™スロットプロファイルに対応
▮ 3U VPX（VITA 46）フォームファクタ
▮ VPX-REDI対応
▮ コンダクションクールまたはエアクール対応
▮ 最大8GB、DDR3-1600 ECC SDRAM搭載
▮ 最大512MBのNORフラッシュ（冗長性あり）
▮ 最大64GBのNANDフラッシュ
▮ 不揮発性メモリのハードウェア書き込み保護
▮ XMC/PrPMC拡張サイトサポート
▮ PCIe x4またはSerial RapidIOまたは10GbE XAUI Fat Pipe P1.Aファブリックインターコネクト
▮ PCIe x4またはSerial RapidIO Fat Pipe P1.Bファブリックインターコネクト
▮ 2x SerDes GigabitイーサネットThinPipe P1ファブリックインターコネクト
▮ 2x 10/100/1000BASE-Tイーサネットポート（オプション）
▮ P2またはJ16への2つのSATAポート
▮ P2への最大2x RS-232/422/485シリアルポート
▮ P2への2x USB 2.0ポート（オプションでプラグオーバーモジュールを介して1つのポートをフロントパネルにルーティング可能）
▮ プラグオーバーモジュールを介して利用可能なフロントI/O
▮ 安全なパーティショニングのためのNXPハイパーバイザーサポート
▮ Linux, VxWorks BSPサポート
▮ Green Hills INTEGRITY BSPサポート

▮ X-ES社の耐環境仕様レベル

MADE IN USA 【組込みボードのリーディングサプライヤ】

Extreme Engineering社は、ISO 9001、J-STD、および IPC 規格に認定されたプロセスに従って、最も過酷な環境で重要なミッションをサポートする組み込みコンピューティング製品を米国内で製造しています。
製品検査、組み立て、テスト、および修理サービスは、ウィスコンシン州ヴェローナにある Extreme Engineering本社工場で行っており、温度、湿度、ESD制御された最先端の60,000平方フィートの製造施設を所有しています。プリント回路基板 (PCB) 製造、PCBアセンブリ、およびCNC機械加工については、米国が所有および運営する企業と提携しており、PCB製造およびアセンブリに関する IPCクラス3要件を満たすことができるベンダーとのみ協力しています。Extreme Engineering社の製造手順は材料の調達から生産まで、スピードと柔軟性のため最適化されています。

耐環境仕様の設計と製造プロセス

Extreme Engineering社は、軍事、航空宇宙、および工業用アプリケーション向けの組込みコンピューティングソリューションを提供しています。これらのアプリケーションは、長期にわたる過酷な環境条件が要求されます。クラス最高の方法を使用して、製品が極端な温度、衝撃、振動、および環境で確実に動作することを保証します。
すべてのExtreme社製品は、すべてのインターフェイスの機能テストを含む正式な受け入れテスト手順(ATP)に従って受け入れテストを実施します。また、製品の高耐久化レベルに従って環境認定試験(EQT)も実行します。これには通常、関連する軍事または業界規格に対する温度、衝撃、および振動試験が含まれます。EQTには、プログラムの要件を満たすために、湿度や高度などの追加のテストが含まれる場合があります。また、製造プロセスの一環としてユニットごとに環境ストレススクリーニング(ESS)を完了します。ESSのレベルは、お客様のニーズによって異なりますが、製品の動作温度範囲の定格に満たない部品が製品に含まれている場合は、温度上昇スクリーニング(TUS)も実行します。Extreme社の製造工場および環境試験施設は、ISO 9001規格に認定されたプロセスに従って、迅速なターンアラウンドと厳格な品質管理を実現します。

アプリケーション例

Extreme Engineering社の製品は、防衛・ミリタリアプリケーションに加えて、国土安全保障、公安、災害復旧、半導体製造、データセンター、鉄道などで使用されています。

◦ ミサイル誘導
◦ ソフトウェア無線 (SDR)
◦ レーダー処理
◦ シグナルインテリジェンス (SIGINT)
◦ 戦闘管理システム
◦ 宇宙管制センター
◦ 地雷探知
◦ ターゲット認識と検証
◦ 訓練用機器
◦ ヴェトロニクス（軍用車両電子機器）
◦ 車載モバイルアドホックネットワーク (軍事、公安、警察、消防)
◦ 移動指令センター (軍事、警察、災害復旧)
◦ 半導体製造装置
◦ 航空機シミュレーター
◦ 工業用制御機器
◦ データセンター
◦ ビデオ監視とセキュリティ
◦ 電力の監視と制御
◦ 鉄道システムと列車制御
◦ モバイルおよび組み込みネットワーク (旅客および貨物列車、トラック輸送、重工業、鉱業、石油およびガス探査、スマート グリッド)
