概要
ADM-XRC-7Z4は、Zynq を搭載した XMC タイプの FPGAボードです。
FPGAは XC7Z045を搭載しています。ARM Cortex-A9 MPCore が内蔵されていますので、CPU モジュールとしてご利用いただけます。オプションで MIL-STD-1553 を搭載することもできるため、航空・宇宙等 アビオニクス向けの信号処理ボードとしても適しています。
- 仕様
-
FPGA 1x Zynq 拡張サイト なし ドライバ Linux, VxWorks タイプ XMC 温度範囲 -40 ～ +70℃ (Conduction Cool) - 特徴
- ▮ Xilinx Zynq XC7Z045 FPGA搭載
▮ 1GB DDR3(PS)、512GB DDR3(PL)オンボードメモリ
▮ microSDソケットを搭載
▮ Tri-mode Gigabitイーサネットポート
▮ USB2.0インタフェース（MicroUSB）
▮ デュアルMIL-STD-1553インタフェース
▮ エアクール/コンダクションクールオプション
▮ XMCフォームファクタ（スイッチドメザニンカード、VITA 42準拠）
- エジンバラのハイテク企業
Alpha Data社は、1993年に英スコットランドのエジンバラで設立されました。
コンピュータ集約型アプリケーションに最先端のソリューションを提供するために設立され、同社の高度なスキルを持つエンジニアリングチームは、Xilinxの最新デバイスに基づく信頼性の高い最先端の製品を世界中のユーザに提供しています。Xilinx社とのパートナーシップにより、最新のシリコンをいち早く採用することが可能になり、ハードウェア、ソフトウェア、専門知識を提供して市場投入までの時間を短縮します。
30年以上の技術的資産とハードウェアを航空宇宙産業に提供してきた幅広い経験を持つAlpha Data社は、現在その技術的専門知識を基にスペース市場向けの耐久性と耐放射線性を備えたコンポーネントを開発しています。

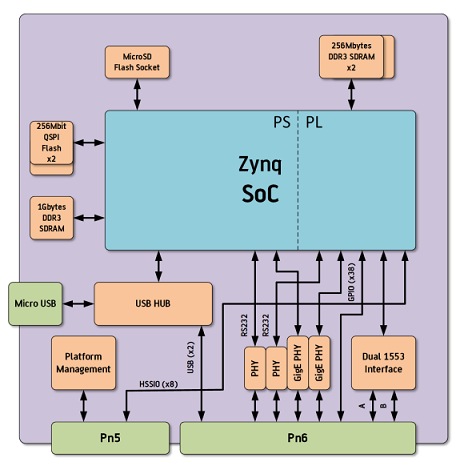

ブロック図
スペック
| FPGA | Zynq |
| ホストインタフェース | Ethernet, PCI Express又はUSB |
| メモリ | 1GB DDR3 SDRAM, 512MBit Configuration Flash |
| I/Oインタフェース | microUSB JTAG Gigabit Ethernet RS-232/485 LVCMOS GPIO |
| オプション | 2x MIL-STD-1553 |
| ソフトウェア | Linux, VxWorksドライバ |
| 動作温度 | -40 ~ +70℃ (コンダクションクールオプションあり) |
| フォームファクタ | XMC |
