概要

画像をクリックすると拡大します。

メーカーホームページ

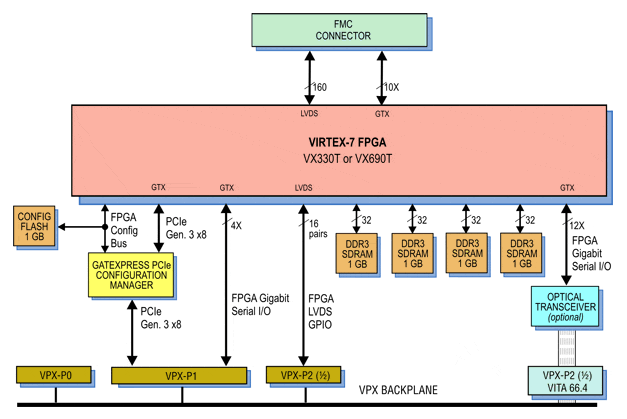

Model 5973は、FMCボードを搭載可能な VPXタイプの Virtex-7 FPGAボードです。 PENTEK製FMCボードを搭載して使用することができます。オプションでバックプレーンの光インタフェース(VITA66.4)を実装することができます。 気象レーダ、合成開口レーダ、パルスレーダ、フェーズドアレイレーダ、デジタルビームフォーミング、無線通信、ターゲット認識等の高速デジタル信号処理向けアプリケーションに最適です。

仕様

搭載可能なモジュール	1x FMC
FPGA	1x Virtex-7
ドライバ	Windows, Linux
タイプ	3U VPX
温度範囲	-40 ～ +70℃ (Conduction Cool)

特徴

▮ VITA-57.1 FMCサイトにより広範囲なI/Oアクセスを提供
▮ Xilinx Virtex-7 VXT FPGAを搭載
▮ GateXpressによりダイナミックFPGAリコンフィグレーションをサポート
▮ 4GBのDDR3オンボードSDRAM
▮ PCI Express x8 (Gen. 1, 2, 3) インターフェース
▮ カスタムI/OのためのFPGAへのLVDS/Gigabitシリアル接続オプション
▮ Gigabitシリアルボード間通信用の光インターフェイスオプション
▮ VITA-46, VITA-48, VITA-66.4, VITA-65 (OpenVPX) などのVITA規格と互換
▮ FlexorSet (キャリア+FMC) としても利用可能：

     Model 5973-324：4ch 500MHz A/D & 2GHz D/A

     Model 5973-320：2ch 3.0GHz A/D & 2ch 2.8GHz D/A

     Model 5973-317：8ch 250MHz A/D（DDC内蔵）

     Model 5973-316：8ch 250MHz A/D

     Model 5973-313：4ch 250MHz A/D（DDC内蔵）& 2ch 800MHz D/A（DUC内蔵）

     Model 5973-312：4ch 250MHz A/D & 2ch 800MHz D/A

▮ 耐環境モデルに対応

GateXpress FPGA-PCIe構成マネージャ

GateXpressは、FPGAをロードおよび再ロードするためのFPGA-PCIe構成マネージャです。電源投入時にホストコンピュータがPCIeデバイスの検出を確実にし、フラッシュメモリからFPGAにロードする時間を効果的に短縮します。これは、読み込み時間がPCIe検出ウィンドウ（通常、ほとんどのPCで100ms）を超える可能性がある大規模なFPGAでは特に重要です。
ボードのコンフィグレーションFLASHは4つのFPGAイメージを保持できます。FPGAイメージは、出荷時に工場でインストールされたIPまたはユーザが作成したカスタムIPで、ザイリンクスiMPACTを使用してJTAG経由で、またはボードのPCIeインターフェイスを介してFLASHにプログラムできます。FPGAイメージは、ハードウェアスイッチの設定に基づいて起動時にロードするイメージを選択できます。

FMC (ANSI/VITA 57.1) について

FMCはFPGAデバイスに接続するI/Oメザニンモジュールの規格で、ANSI/VITA（VMEbus International Trade Association）57.1で定義されています。業界標準のVPXボードやPCI ExpressボードのFMCサイトに搭載してFPGAの入出力デバイスとして利用できます。FMCには2種類のコネクタ、Low Pin Count（LPC）とHigh Pin Count（HPC）が規定されており、LPCコネクタは、68本のユーザー定義のシングルエンド信号または34本のユーザー定義の差動ペアを提供します。HPCコネクタは、160本のユーザー定義のシングルエンド信号または80本のユーザー定義の差動ペア、更に10本のシリアルトランシーバを提供します。

ソフトウェア無線のパイオニア

Pentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。現在はMercury Systems社のDSP部門としてMercury Systems社の製品ラインナップを拡充しています。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF（スモールフォームファクタ）の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。
