概要

画像をクリックすると拡大します。

メーカーホームページ

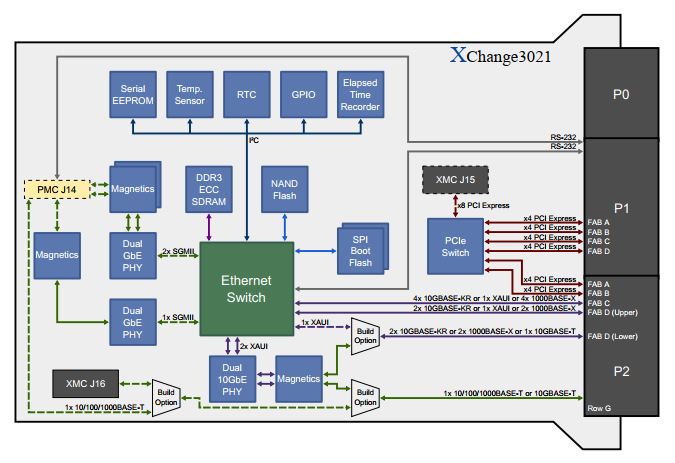

XChange3021は、PCI ExpressとEthernetの両方をサポートする3U OpenVPXタイプのイーサネットプロトコル統合スイッチボードです。 統合されたPCI Expressおよびイーサネットスイッチ機能により、XChange3021はハイエンドOpenVPXシステム内のボード間通信の心臓部として機能します。さらに、外部ギガビットイーサネットおよび10ギガビットイーサネットリンクは、OpenVPXシステムと外部システムとの間の接続を提供します。 XChange3021は、OpenVPXバックプレーンの最大6スロット間のx4 Gen3 PCI Expressリンクをサポートし、ペイロードボード間の高帯域幅のメモリマップ通信を容易にします。XMCサイトへのオプションのx8 PCI Expressリンクにより、オンボードI/Oおよびプロトコル拡張が可能になります。

仕様

インタフェース	6x PCI Express / 8x 10GbE （VPX経由）
拡張サイト	1x XMC
タイプ	３U VPX
温度範囲	-40 ～ +85℃ (L5：Conduction Cool)

特徴

▮ 最大6ポートのPCI Express x4 Gen3インタフェース
▮ XMCへの1つのPCI Express x8 Gen3インタフェース（オプション）
▮ 最大8ポートの10GBASE-KRまたは1000BASE-BX/KXイーサネットポート
▮ 最大2ポートの10GBASE-Tイーサネットポート
▮ XMCサイトへの最大3ポートの10/100/1000BASE-Tイーサネットポート（オプション）
▮ 広範なIEEEプロトコルとIETFRFCサポートを備えたレイヤー2スイッチングとレイヤー3ルーティング管理（オプション）
▮ VICTORYインフラストラクチャスイッチとルーターのサポート（オプション）
▮ XPedite5205 CiscoIOS®エンベデッドサービスルーターをサポート
▮ 複数のVITA65 OpenVPX™スイッチスロットプロファイルと互換性があります
▮ VITA 48に準拠した高耐久性拡張設計実装（VPX-REDI）
▮ コンダクションクール又はエアクール
▮ IPv4およびIPv6のサポート
▮ 最大12kBのジャンボフレームのサポート
▮ IEEE 1588v2サポート（オプション）
▮ NTP、SSH、SNMP、およびDHCPサーバーのサポート（オプション）
▮ 統合されたデュアルコアARMA9管理プロセッサ

MADE IN USA 【組込みボードのリーディングサプライヤ】

Extreme Engineering社は、ISO 9001、J-STD、および IPC 規格に認定されたプロセスに従って、最も過酷な環境で重要なミッションをサポートする組み込みコンピューティング製品を米国内で製造しています。
製品検査、組み立て、テスト、および修理サービスは、ウィスコンシン州ヴェローナにある Extreme Engineering本社工場で行っており、温度、湿度、ESD制御された最先端の60,000平方フィートの製造施設を所有しています。プリント回路基板 (PCB) 製造、PCBアセンブリ、およびCNC機械加工については、米国が所有および運営する企業と提携しており、PCB製造およびアセンブリに関する IPCクラス3要件を満たすことができるベンダーとのみ協力しています。Extreme Engineering社の製造手順は材料の調達から生産まで、スピードと柔軟性のため最適化されています。

耐環境仕様の設計と製造プロセス

Extreme Engineering社は、軍事、航空宇宙、および工業用アプリケーション向けの組込みコンピューティングソリューションを提供しています。これらのアプリケーションは、長期にわたる過酷な環境条件が要求されます。クラス最高の方法を使用して、製品が極端な温度、衝撃、振動、および環境で確実に動作することを保証します。
すべてのExtreme社製品は、すべてのインターフェイスの機能テストを含む正式な受け入れテスト手順(ATP)に従って受け入れテストを実施します。また、製品の高耐久化レベルに従って環境認定試験(EQT)も実行します。これには通常、関連する軍事または業界規格に対する温度、衝撃、および振動試験が含まれます。EQTには、プログラムの要件を満たすために、湿度や高度などの追加のテストが含まれる場合があります。また、製造プロセスの一環としてユニットごとに環境ストレススクリーニング(ESS)を完了します。ESSのレベルは、お客様のニーズによって異なりますが、製品の動作温度範囲の定格に満たない部品が製品に含まれている場合は、温度上昇スクリーニング(TUS)も実行します。Extreme社の製造工場および環境試験施設は、ISO 9001規格に認定されたプロセスに従って、迅速なターンアラウンドと厳格な品質管理を実現します。
