概要

画像をクリックすると拡大します。

メーカーホームページ

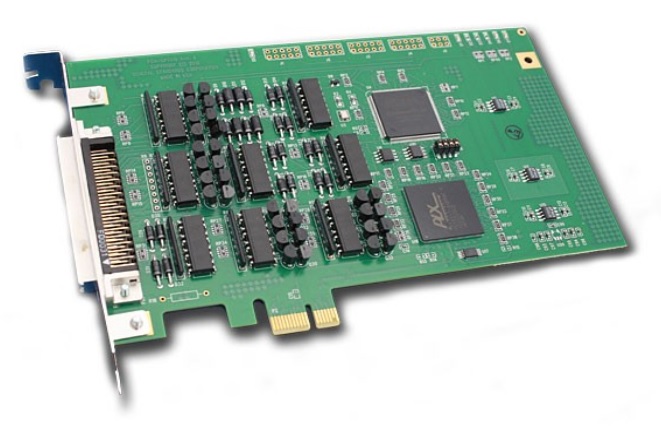

PCIe-OPTO16x16は、16ch入力・16ch出力の光アイソレートされたPCIeタイプのデジタルIOボードです。 PCIe-OPTO16x16 ボードには、16chの入力と 16chの出力で構成される 32 個の光学的に結合されたデジタル I/O チャネルがあります。各チャネルは PCI ホストから電気的に絶縁されています (5000V)。Change-of-State割り込みを使用すると、任意の入力のレベル変化から PCI ホストへの割り込みを生成できます。 ビルトインセルフテスト、選択可能なデバウンス時間、入力パルスカウンター、および 50Vまでの I/O 電圧レベルにより、多用途のデジタル インターフェイス ボードが実現します。ドライバは、VxWorks, Windows, Linuxをサポート。

仕様

インタフェース	光アイソレート入出力
チャンネル数	16IN/16OUT
ドライバ	Windows, Linux, VxWorks
タイプ	PCIe (*PMC)

特徴

▮ 16chの光学的に絶縁された入力チャンネル
▮ 16chの光学的に絶縁された出力チャンネル

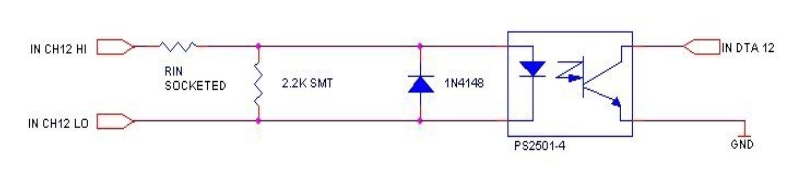

▮ 交換可能なバイアス抵抗で入力電圧レンジを選択可能
▮ プログラム可能なクロックでバウンスレート
▮ プログラム可能な状態変化の検出・割り込み
▮ ソフトウェアで事前ロード可能な入力ビット 15 のイベント カウンター
▮ イベントカウンターオーバーフロー時のプログラム可能な割り込み
▮ ビルトインセルフテスト機能
▮ プログラム可能なリトル エンディアン / ビッグ エンディアンの PCI サイクル交換 ローカル バス サイクルとの非同期
▮ VxWorks, Windows, Linuxドライバを利用可能
