概要

画像をクリックすると拡大します。

メーカーホームページ

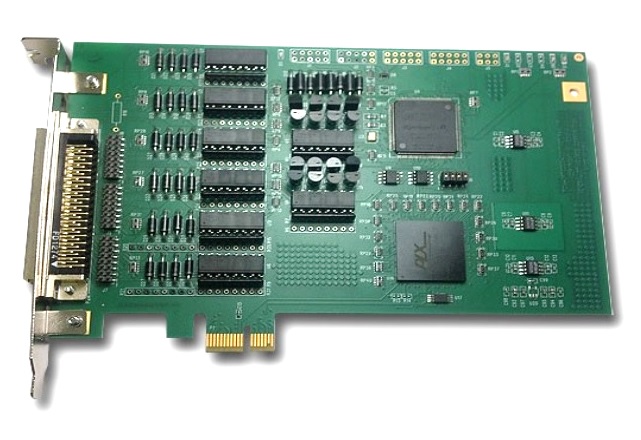

PCIe-OPTO32Cは、24ch入力・8ch出力の光アイソレートされたPCIeタイプのデジタルIOボードです。 PCIe-OPTO32C ボードには、24chの入力と 8chの出力で構成される 32 個の光学的に結合されたデジタル I/O チャネルがあります。各チャネルは PCI ホストから電気的に絶縁されています (1000V)。状態変化割り込みを使用すると、任意の入力のレベル変化から PCI ホストへの割り込みを生成できます。 ビルトインセルフテスト、選択可能なデバウンス時間、入力パルスカウンター、および 50Vまでの I/O 電圧レベルにより、多用途のデジタルインターフェイスボードが実現します。ドライバは、VxWorks, Windows, Linuxをサポート。

仕様

インタフェース	光アイソレート入出力
チャンネル数	24IN/8OUT
ドライバ	VxWorks
タイプ	PCIe (*PMC)

特徴

▮ 24chの光学的に絶縁された入力チャンネル
▮ フィールドで交換可能なバイアス抵抗により入力電圧範囲を選択可能
▮ 8chの光学的に絶縁された出力チャンネル: 4つの通常出力、4つのダイオードクランプ
▮ プログラム可能なクロックデバウンスレート
▮ プログラム可能な状態変化の検出、入力チャンネルごとの立上り・立下りエッジ
▮ 一部またはすべての状態変化ビットに対するプログラブ可能な割り込み
▮ ソフトウェアで事前ロード可能な入力ビット23のイベントカウンター
▮ イベントカウンターオーバーフロー時のプログラム可能な割り込み
▮ ビルトインセルフテスト機能
▮ プログラム可能なリトル エンディアン / ビッグ エンディアンの PCI サイクル交換
▮ ローカル バス サイクルとの非同期
▮ ソフトウェア制御のテストLED
▮ VxWorksドライバを利用可能
