概要

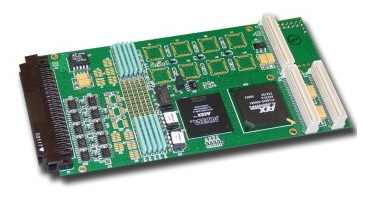

PMC64-HPDI32ALTは、64bitの汎用IOボードです。
LVDS又はTTLを選択することができ、LVDSの場合最大200MB/s、TTLの場合最大100MB/sの転送レートをサポートします。最大128k x 32 (512KB)のFIFOバッファを搭載。PCIバスは64bit, 66MHz PCI v2.2準拠。ドライバは、VxWorks, Windows, Linuxをサポート。
- 仕様
-
インタフェース LVDS/TTL チャンネル数 32bit ドライバ Windows, Linux タイプ PMC - 特徴
- ▮ 32bit LVDS/TTL入出力ボード
▮ LVDS転送速度：最大200MB/s
▮ TTL転送速度：最大100MB/s
▮ バーストモードで264MB/sのPCI転送レート
▮ さまざまな外部高速デバイスに接続可能
▮ 最大128k x 32(512KB)のFIFOバッファ搭載
▮ オンボードコントローラ、FIFO、DMAエンジンにより連続データ転送を提供
▮ データ入出力クロックレート：最大50MHz LVDS/25MHz TTL
▮ PCI 64bit, 66MHz PCI v2.2準拠
▮ VxWorks, Windows, Linuxドライバを利用可能
- MADE IN USA 【航空宇宙産業都市Huntsvilleの組込みボードプロバイダ】
General Standards社は、1990年に米アラバマ州Huntsvilleで設立された組込み市場向けのI/Oボードプロバイダです。PMC、PCI、VME、PC/104、cPCI などのさまざまなフォームファクタで、最高性能のアナログI/O、デジタルI/O、およびシリアルI/O 製品を開発および製造しています。
General Standards社の製品は、防衛産業、航空宇宙、民間企業、研究所、大学などさまざまな分野で広く利用されており、ラボユーズの温度環境から過酷な温度環境までサポートすることができます。
ブロック図
スペック
| インタフェース | LVDS / TTL |
| チャンネル数 | 64bit |
| オンボードメモリ | 128k x 32 (512KB) FIFO |
| ホストインタフェース | PCI64bit, 66MHz, PCI v2.2準拠 |
| ドライバ | Windows, Linux, VxWorks |
| 動作温度 | 0 ~ +55℃ |
| 保存温度 | -40 ~ +85℃ |
| 相対湿度 | 0 ~ 80% *結露無し |
| 高度 | 10,000ft |
| フォームファクタ | PMC |
