概要

画像をクリックすると拡大します。

メーカーホームページ

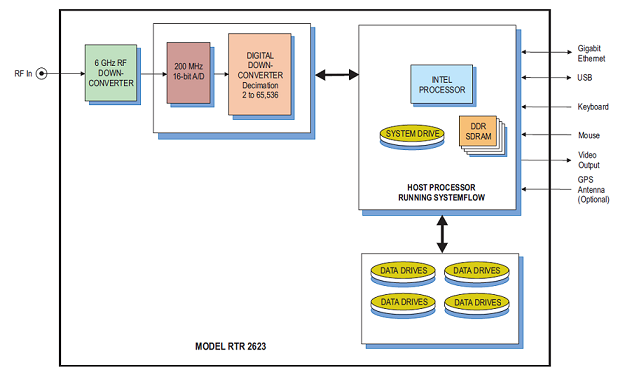

Model RTR 2623 は、6GHz RFチューナ を搭載したポータブルRFデータレコーダです。 SIGINTのエンジニアは、RTR 2623 を使用することで 6 GHz スペクトルで対象の信号をスキャンし、対象の信号帯域が検出されると最大 80 MHz 幅の帯域幅を監視または記録することができます。スペクトル スキャン機能により、ユーザーは 30 GHz/秒でスペクトルをスイープでき、一方、しきい値検出により、システムは信号帯域を自動的にロックオンして記録できます。スキャン結果はウォーターフォールプロットで表示され、ユーザーが過去のスペクトル信号を確認することもできます。OSはWindowsに対応しており専用のGUI(RF Scanner GUI)が付属していますので、その日から直ぐにデータを取得することができます。ポータブルタイプですので容易に持ち運ぶことができます。 SIGINT, ELINT, COMINTなど電波傍受の情報収集用途に最適です。

仕様

RF入力周波数	30MHz～6GHz
A/Dコンバータ	200MHz, 16bit, 1ch
帯域幅	40MHz
ストレージ容量	122.8TB
OS	Windows
タイプ	ポータブルPC
温度範囲	0 ～ +50℃

特徴

▮ 「Sentinel™シリーズ」 Intelligent Signal Scannerを使用したRF検索キャプチャシステム
▮ 最大6GHzのRF信号をキャプチャ
▮ 最大40MHzの帯域幅をキャプチャしてスキャン
▮ 30GHz/sのスキャン速度
▮ しきい値レベルトリガーまたは手動記録モードを利用可能
▮ SNR 75dBおよびSFDR 87dBの高分解能16ビットA/Dを搭載
▮ デシメーション範囲2~65,536のデジタルダウンコンバータ(DDC)内蔵
▮ 40.6W x 17.5D x 33.0H cmのポータブルシステム
▮ 軽量 13.6kg未満
▮ ストレージ容量最大122TB
▮ RAIDレベル0/5/6をサポート
▮ Intel Core i7プロセッサーを搭載したWindowsワークステーション
▮ RFアップコンバータオプション
▮ 仮想オシロスコープ、スペクトラムアナライザ、スペクトログラムディスプレイを備えたSystemFlow GUI

Sentinel™インテリジェントシグナルスキャナー

Sentinel™シリーズは、インテリジェントな信号モニタリングと検出機能を備えたRFレコーダです。直感的なGUIにより、ユーザはスペクトル全体を監視でき、また関心領域を選択して表示することができます。一方、選択可能な分解能帯域幅により、スイープレートをより細かくすることも、より良いダイナミックレンジを得ることもできます。スキャン設定はプロファイルとして保存できるため、フィールドでの迅速なセットアップが可能です。スキャンにより各バンドのRFエネルギーが検出され、ウォーターフォールディスプレイに表示されます。任意のRF帯域を選択して、リアルタイムの監視または記録を行うことができます。記録する帯域を手動で選択することに加えて、記録をトリガーする信号強度のしきい値レベルを構成することにより、記録を自動的に開始することができます。Sentinelは、仮想オシロスコープ、仮想スペクトラムアナライザ、スペクトログラムディスプレイを含むSystemFlow®ソフトウェアパッケージの拡張機能として制御され、Sentinelハードウェアリソースを補完する完全な分析ツールを提供します。

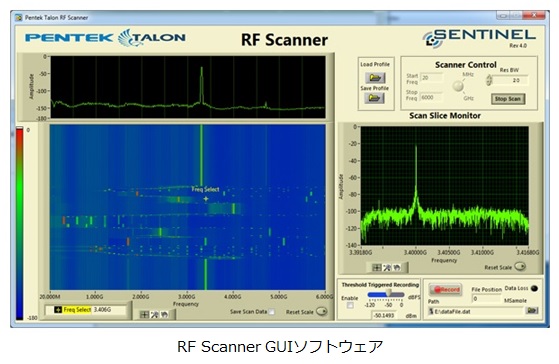

RFスキャナーGUIを使用すると、ひとつの画面上でシステムを完全に制御できます。スキャンの開始周波数と停止周波数は、分解能帯域幅と同様にユーザーが設定できます。すべてのユーザーパラメータは、現場で簡単に設定できるようにプロファイルとして保存できます。
ウォーターフォール表示から特定の周波数スライスを選択して監視できるため、ユーザーは目的のバンドにズームインすることができます。しきい値トリガーレベルは、指定された信号強度を超える信号を記録するように設定できます。記録は、RFスキャナーGUIから手動で開始および停止することもできます。

SystemFlow GUIソフトウェア操作説明ビデオ

TALONデータレコーダの概要プレゼンテーション（英語）

ソフトウェア無線のパイオニア

Pentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。現在はMercury Systems社のDSP部門としてMercury Systems社の製品ラインナップを拡充しています。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF（スモールフォームファクタ）の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。
