概要

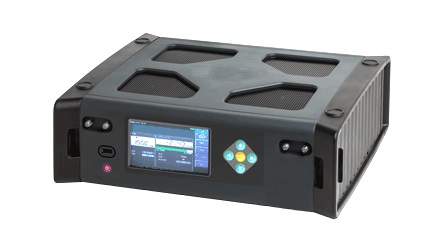

SKY-DAQ-VU-RPは、ポータブルタイプの RFデータレコーダです。
25MHz～6GHz の任意の周波数をチューニングして最大56MHz の帯域幅で信号を取得し、記録する事ができます。取得した信号は内部のSSD に最大1時間記録することができ、また記録したデータを25MHz ～ 6GHz の任意の周波数で再生(出力) する事が可能です。バッテリを搭載していますので、フィールドで取得した信号をラボに持ち帰って解析することができます。無線通信信号解析、SIGINT などのアプリケーションに最適です。
- 仕様
-
RF入出力周波数 25MHz～6GHz 帯域幅 56MHz 記録時間 最大1時間（リングバッファ） OS Windows タイプ ポータブル - 特徴
- ▮ 小型・軽量のポータブルRFキャプチャシステム
▮ 最大6GHzのRF信号をキャプチャ
▮ 帯域幅は56MHz
▮ プレイバック（出力）オプション
▮ 記録時間は最大１時間で、リングバッファに対応
▮ 37W x 29D x 9H cmのポータブルシステム
ブロック図
スペック
| RF入力周波数 | 25MHz ~ 6GHz |
| 入力チャンネル数 | 1 ch |
| 帯域幅 | 56 MHz |
| RF出力周波数 | 25MHz ~ 6GHz |
| 出力チャンネル数 | 1 ch |
| 入出力コネクタ | N-J コネクタ |
| アッテネータ | 0 ~ 60dB |
| ストレージ | SSD |
| 記録時間 | 最大１時間 (リングバッファ) |
| 外部トリガ | プリトリガ、ポストトリガ |
| 電源 | バッテリ駆動又は 100VAC |
| サイズ | 370(W) x 290(D) x 90(H) mm |
