ソフトウェア・IPコアNavigator FDK

PENTEK社 JADE/QUARTZファミリ製品用 FPGAデザインキット (FDK)

概要

Navigator FDK(FPGAデザインキット)は、Pentek社のJadeシリーズまたはQuartzシリーズのFPGAボードに搭載されているFPGAの回路設計を行うためのFPGAデザインキットです。 Xilinx製 Vivado Design Suite (FPGA統合開発環境)に対応しており、グラフィカルブロックダイアグラムのIPインテグレータを利用することができます。設計者は既存IPをブロックダイアグラムデザインにインポートして利用することが可能になり、開発期間を大幅に短縮することができます。 Navigator FDKは、Pente社 FPGAボード用の完全なIPデザインを提供しています。VivadoのIPインテグレーターでデザインを開くことで、設計者はPentekデザインのすべてのコンポーネントにアクセスし、必要に応じてブロックを置換または変更できます。すべてのブロックは、業界標準のAXI4インターフェイスを使用して、カスタムIPの明確なフォーマットを提供しデザインに接続します。FDKには、IPへの完全なアクセスのため完全なドキュメント、テストベンチ、VHDLソースが含まれています。 カスタムIPに対応したアプリケーションソフトを開発する場合、Navigator FDKとNavigator BSPの組み合わせと互換性により開発を合理化できます。Navigator FDKとBSPは、FPGA IPブロックとそれらを制御するBSP機能を厳密に一致させるように設計されました。 開発者がIPを変更すると、対応するBSP関数を簡単に見つけて変更することができます。開発者がAXI4を使用して独自のIPブロックを作成すると、Navigator BSPスタイルガイドに従ってNavigator BSPライブラリとの互換性のためにBSPモジュールを作成できます。
仕様
ソフトウェア PENTEK社 JADE/QUARTZファミリ専用 FPGAデザインキット(FDK)
IPインテグレータ

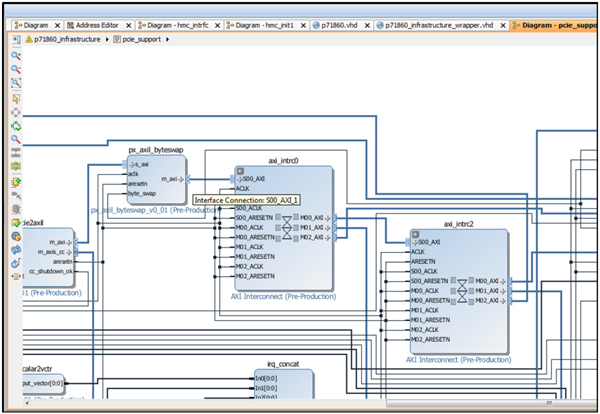

IPインテグレータイメージFPGAの規模が大きくなりIPがより複雑になるにつれて、この増大する複雑さを管理するためのIP設計ツールの必要性はかつてないほど高まっています。
ザイリンクスのVivado Design Suiteには、業界初のプラグアンドプレイIP統合設計環境であるIPインテグレーターが含まれています。グラフィカルブロックダイアグラムインターフェースを中心に構築されたIPインテグレーターにより、IP開発者は既存のIPをブロックダイアグラムデザインにインポートして活用できます。 PentekのNavigator FPGA Design Kit(FDK)は、まさにこの目的で設計されました。
すべてのPentek製ボードには、データ収集、波形生成、データのタグ付けとストリーミング、およびボードのハードウェア機能と一致する処理のためのIPベースの組み込み機能が付属しています。各FDKは、サポートするボードの完全なIP設計を提供します。VivadoのIPインテグレーターでデザインを開くと、開発者はPentekデザインのすべてのコンポーネントにアクセスして、アプリケーションの必要に応じてブロックを置換または変更できます。すべてのブロックは、業界標準のAXI4インターフェイスを使用して、カスタムIPが他のデザインに接続するための明確なフォーマットを提供します。 Navigator FDKには、IPへの完全なアクセスを希望する開発者向けの完全なドキュメント、テストベンチ、および完全なVHDLソースが含まれています。
JADEシリーズとNavigator BSP & FDKのご紹介

ソフトウェア無線のパイオニア
Pentek imagePentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。現在はMercury Systems社のDSP部門としてMercury Systems社の製品ラインナップを拡充しています。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF(スモールフォームファクタ)の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。
関連商品

スペック

▮対応デバイス
デバイス Xilinx Kintex UltraScale/Zynq UltraScale+シリーズ
モデル XCKU035, XCKU060, XCKU115, XCZU27DR, XCZU28DR
▮開発環境
開発ツール Xilinx Vivado Design Suite ※Xilinx社より購入
記述言語 VHDL
ブロック図デザイン IPインテグレータ
