A/DボードModel 78741

3.6GHz/1.8GHz A/D & Virtex-7 FPGA(DDC内蔵)搭載 A/Dボード (VPX/XMC/PCIe)

概要

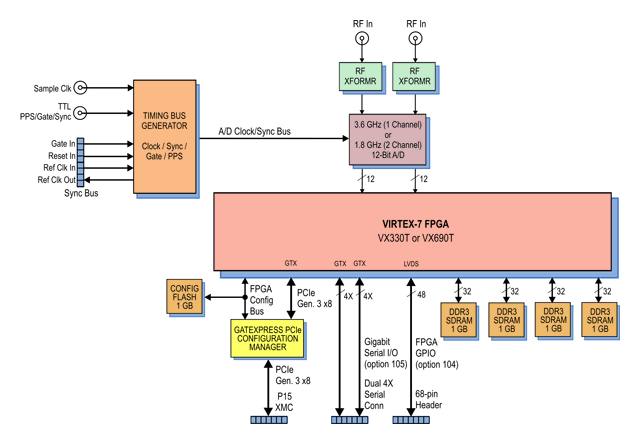

Model 78741は、3.6GHz 12bit 1ch または 1.8GHz 12bit 2ch の ADコンバータとVirtex-7 FPGA(DDC内蔵)を搭載した PCI ExpressタイプのA/Dボードです。 FPGAはXC7VX330T, VX690Tをサポートしていますので実装したいロジックの規模に合わせて選択することができます。FPGAの外部メモリとして、4GB DDR3 SDRAMを搭載しています。ホストインタフェースはPCIe x8レーンで高速データ転送が可能です。ソフトウェアは、Linux/Windows 用BSP「Model 499xa」及びFPGAデザインキット「Model 4953」を用意しています。フォームファクタは、PCIe以外にもVPX(3U/6U), XMCタイプを提供しています。 気象レーダ、合成開口レーダ、パルスレーダ、フェーズドアレイレーダ、デジタルビームフォーミング、無線通信、ターゲット認識等の高速デジタル信号処理向けアプリケーションに最適です。
仕様
A/Dコンバータ 3.6GHz, 12bit, 1ch / 1.8GHz, 12bit, 2ch
FPGA 1x Virtex-7
ドライバ Windows, Linux
タイプ VPX / XMC / PCIe
特徴

クリックでレーダ信号処理向けに飛びます

▮ レーダおよびソフトウェア無線向けソリューション
▮ Xilinx Virtex-7 VXT FPGAを搭載
▮ GateXpressによりダイナミックFPGAリコンフィグレーションをサポート
▮ 1ch 3.6GHz 12bit A/D変換(1chモード)
▮ 2ch 1.8 GHz 12bit A/D変換(2chモード)
▮ プログラム可能な1または2チャネルDDC(デジタルダウンコンバータ)
▮ 4GBオンボードメモリ搭載
▮ 複数ボード同期用のためのµSyncクロック同期
▮ PCI Express x8(Gen. 1/2/3)インターフェイス
▮ カスタムI/OのためのFPGAへのLVDS/Gigabitシリアル接続オプション
▮ GateXpress®FPGA-PCIe Configuration Managerをサポート
Pentek社の耐環境仕様レベル

各種フォームファクタ
各種フォームファクタ
PCI Express, VPX, XMCの5種類のモデルをご用意しています。
Model 71741 XMC
Model 78741 PCI Express
Model 52741 3U VPX (1x XMC)
Model 57741 6U VPX (1x XMC)
Model 58741 6U VPX (2x XMC)
GateXpress FPGA-PCIe構成マネージャ
GateXpressの説明図GateXpressは、FPGAをロードおよび再ロードするためのFPGA-PCIe構成マネージャです。電源投入時にホストコンピュータがPCIeデバイスの検出を確実にし、フラッシュメモリからFPGAにロードする時間を効果的に短縮します。これは、読み込み時間がPCIe検出ウィンドウ(通常、ほとんどのPCで100ms)を超える可能性がある大規模なFPGAでは特に重要です。
ボードのコンフィグレーションFLASHは4つのFPGAイメージを保持できます。FPGAイメージは、出荷時に工場でインストールされたIPまたはユーザが作成したカスタムIPで、ザイリンクスiMPACTを使用してJTAG経由で、またはボードのPCIeインターフェイスを介してFLASHにプログラムできます。FPGAイメージは、ハードウェアスイッチの設定に基づいて起動時にロードするイメージを選択できます。
高性能PCをご用意しています
PCイメージA/DボードをPCにインストールする場合、以下の事を検討する必要があります。
1.インストールスロットの物理的寸法
⇒ボードの奥行・高さ、隣接スロットの干渉などを検討
2.PCIeスロットの物理的レーン数
⇒ボードとM/Bのレーン数(x1/x4/x8/x16)を物理的・電気的に検討
3.PCIeスロットの電気的互換性(Gen1/2/3)
⇒ボードとM/Bのパフォーマンス(Gen1/2/3)適合性を検討
4.OSとの互換性
⇒Windows 7/8/10, Linux, 32bit/64bitドライバとの適合性を検討
これらの検討事項を考慮した最適なPCをご用意いたします。
ラックマウントタイプやデスクトップタイプ、CPUの性能や数、メモリの容量などお客様のご要望に合わせてビルドアップいたします。また、オプションで高速RAIDドライブを追加することも可能ですので長時間の記録が必要なアプリケーションに最適です。
ソフトウェア無線のパイオニア
Pentek imagePentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。現在はMercury Systems社のDSP部門としてMercury Systems社の製品ラインナップを拡充しています。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF(スモールフォームファクタ)の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。
関連商品

スペック

▮アナログ入力
入力タイプ トランスフォーマ結合
コネクタ SSMC
▮A/Dコンバータ
デバイス Texas Instruments ADC12D1800
サンプリングレート 1ch mode: 500Hz ~ 3.6GHz
2ch mode: 150MHz ~ 1.8GHz
分解能 12bit
▮DDC
デシメーション 1ch mode: 8x, 16x, 32x
2ch mode: 4x, 8x, 16x
LOチューニング周波数・分解能 32bit, 0 ~ ƒs
LO SFDR > 120dB
位相オフセット分解能 32bit, 0 ~ 360°
FIRフィルタ 18-bit係数, ユーザープログラマブル
デフォルトフィルタセット 80% 帯域, 通過帯域リップル: <0.3dB, 阻止帯域減衰: >100dB
▮FPGA
標準 Xilinx Virtex-7 XC7VX330T-2
オプション Xilinx Virtex-7 XC7VX690T-2
▮メモリ
タイプ DDR3 SDRAM
サイズ 4 bank, 各 1GB
スピード 800MHz (1600MHz DDR)
▮インタフェース
PCI Express Gen.1, 2, 3: x4, x8
▮ソフトウェアサポート
Linux, Windows
▮環境条件
動作温度 0 ~ +50℃
保存温度 -20 ~ +90℃
相対湿度 0 ~ 95% *結露なきこと
※オプションで温度拡張版あり
▮フォームファクタ
VPX (3U/6U) / XMC / PCI Express
