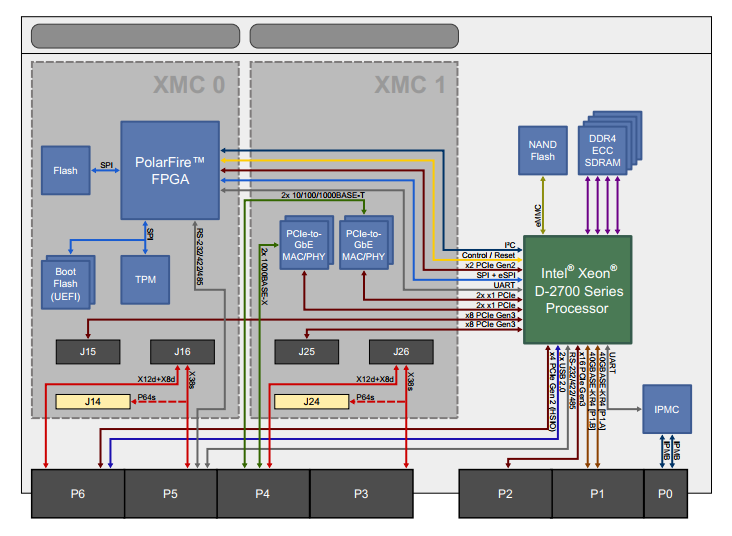

XCalibur4840は、Intel Xeon D-2700 (旧Ice Lake-D) プロセッサを搭載した 6U VPX-REDI タイプの CPUボードです。 XCalibur4840は、SecureCOTS™ テクノロジをMicrosemi PolarFire™ FPGAと統合したカスタム機能によりデータが変更または観察されるのを防ぎ、厳格なセキュリティ機能が必要な用途に理想的なソリューションを提供します。2x 40GBASE-KR4、2x 1000BASE-X、および 2x 10/100/1000BASE-Tイーサネットポートにより驚異的な速度を提供します。また、USB2.0、PCIe、バックプレーン経由の RS-232/422/485 シリアルを含む多数の I/Oポートに加えて、4チャネルで最大 64 GB の DDR4 ECC SDRAMと最大 32 GB のオンボード SLC NAND フラッシュに対応します。 また、各種I/Oモジュールを搭載可能な XMC/PMCサイトを2つ用意しています。OSはVxWorks、Linuxをサポートしています。また、X-ES Enterprise Linux ボードサポートパッケージ（BSP）「XEL」が利用可能です。 レーダ、ソフトウェア無線機等の高速デジタル信号処理向けアプリケーションに最適です。コンダクションクールにも対応しており、航空機等に搭載して使用可能です。

仕様

プロセッサ	Intel Xeon D-2700 (旧Ice Lake-D)
メモリ	64GB DDR4 SDRAM
拡張サイト	2x XMC
OS	VxWorks, Linux
タイプ	6U VPX
温度範囲	-40 ～ +85℃(L5: Conduction Cool)

特徴

▮ Intel®Xeon®D-2700シリーズ（旧Ice Lake-D）をサポート
▮ 電力効率に優れたSoC パッケージに最大20個のXeonクラスコアを搭載
▮ SecureCOTS™ テクノロジーにより強化されたセキュリティと信頼できるコンピューティングをサポート
▮ 128 MB SPIフラッシュを搭載した Microsemi® PolarFire™ FPGA
▮ 6U VPX（VITA 46）モジュール
▮ 複数のOpenVPX™（VITA 65）スロットプロファイルに対応
▮ VITA 48に準拠した高耐久化強化設計実装（REDI）
▮ 64GB DDR4 ECC SDRAM及び32GB NAND Flash搭載
▮ 2つのXMCモジュール（PCIe x8 Gen3）をサポート
▮ 2x 40GBASE-KR4イーサネットポート
▮ 2x 1000BASE-Xイーサネットポート
▮ 2x 10/100/1000BASE-Tイーサネットポート
▮ 1x PCIe x16 Gen3及びPCIe x4 Gen2インタフェース
▮ 2x USB2.0ポート及び2x RS-232/422/485シリアルポート
▮ WindRiver VxWorks BSPサポート
▮ Enterprise Linux用BSP『XEL』をサポート

▮ X-ES社の耐環境仕様レベル

SecureCOTS™ テクノロジー

SecureCOTS™は、X-ES社の製品のセキュリティを強化するための設計手法です。 SecureCOTS™は、物理的なセキュリティ要件が厳しいプログラムに最適であり、機密の知的財産およびアプリケーションデータを操作、コピー、またはリバースエンジニアリングから保護することができます。SecureCOTS™は、潜在的な攻撃に対抗し、検出し、記録し、対応する製品の能力に焦点を当てています。SecureCOTS™フレームワークの下で、X-ESエンジニアは顧客と緊密に連携して、セキュリティの考慮事項を設計のあらゆる側面に織り込み、顧客のニーズに合わせた階層化戦略を実装することを目標としています。
プログラムの要件に応じて、関連する機能は次のとおりです：
● 機密データパスの監視、暗号化、および制御
● オンボードメモリのセキュアイレースと分類解除
● 機密信号を埋め、テスト/デバッグインターフェイスへのアクセスを削除
● 機密コンポーネントのカプセル化
● 環境、診断、状況の監視
● 専用カバー採用
● Intel® Trusted Execution Technology（インテル®TXT）実装
● トラステッドプラットフォームモジュール（TPM）
● NXP（旧Freescale）セキュアブート対応
● FPGAの統合とその強化されたセキュリティ機能の利用
SecureCOTS™機能は、コンポーネント、ボード、またはシステムレベルに含めることができます。X-ES社は、これらの機能を、標準のインテル®プロセッサーやNXP（旧Freescale）プロセッサーベースの製品の顧客固有のバリエーションを含む多くの設計に統合しています。

MADE IN USA 【組込みボードのリーディングサプライヤ】

Extreme Engineering社は、ISO 9001、J-STD、および IPC 規格に認定されたプロセスに従って、最も過酷な環境で重要なミッションをサポートする組み込みコンピューティング製品を米国内で製造しています。
製品検査、組み立て、テスト、および修理サービスは、ウィスコンシン州ヴェローナにある Extreme Engineering本社工場で行っており、温度、湿度、ESD制御された最先端の60,000平方フィートの製造施設を所有しています。プリント回路基板 (PCB) 製造、PCBアセンブリ、およびCNC機械加工については、米国が所有および運営する企業と提携しており、PCB製造およびアセンブリに関する IPCクラス3要件を満たすことができるベンダーとのみ協力しています。Extreme Engineering社の製造手順は材料の調達から生産まで、スピードと柔軟性のため最適化されています。

耐環境仕様の設計と製造プロセス

Extreme Engineering社は、軍事、航空宇宙、および工業用アプリケーション向けの組込みコンピューティングソリューションを提供しています。これらのアプリケーションは、長期にわたる過酷な環境条件が要求されます。クラス最高の方法を使用して、製品が極端な温度、衝撃、振動、および環境で確実に動作することを保証します。
すべてのExtreme社製品は、すべてのインターフェイスの機能テストを含む正式な受け入れテスト手順(ATP)に従って受け入れテストを実施します。また、製品の高耐久化レベルに従って環境認定試験(EQT)も実行します。これには通常、関連する軍事または業界規格に対する温度、衝撃、および振動試験が含まれます。EQTには、プログラムの要件を満たすために、湿度や高度などの追加のテストが含まれる場合があります。また、製造プロセスの一環としてユニットごとに環境ストレススクリーニング(ESS)を完了します。ESSのレベルは、お客様のニーズによって異なりますが、製品の動作温度範囲の定格に満たない部品が製品に含まれている場合は、温度上昇スクリーニング(TUS)も実行します。Extreme社の製造工場および環境試験施設は、ISO 9001規格に認定されたプロセスに従って、迅速なターンアラウンドと厳格な品質管理を実現します。

アプリケーション例

Extreme Engineering社の製品は、防衛・ミリタリアプリケーションに加えて、国土安全保障、公安、災害復旧、半導体製造、データセンター、鉄道などで使用されています。

◦ ミサイル誘導
◦ ソフトウェア無線 (SDR)
◦ レーダー処理
◦ シグナルインテリジェンス (SIGINT)
◦ 戦闘管理システム
◦ 宇宙管制センター
◦ 地雷探知
◦ ターゲット認識と検証
◦ 訓練用機器
◦ ヴェトロニクス（軍用車両電子機器）
◦ 車載モバイルアドホックネットワーク (軍事、公安、警察、消防)
◦ 移動指令センター (軍事、警察、災害復旧)
◦ 半導体製造装置
◦ 航空機シミュレーター
◦ 工業用制御機器
◦ データセンター
◦ ビデオ監視とセキュリティ
◦ 電力の監視と制御
◦ 鉄道システムと列車制御
◦ モバイルおよび組み込みネットワーク (旅客および貨物列車、トラック輸送、重工業、鉱業、石油およびガス探査、スマート グリッド)
