耐環境A/D, D/A, FPGAボードModel 52141A
6.4GHz/3.2GHz A/D & 6.4GHz D/A搭載 Kintex UltraScale FPGAボード (VPX/XMC/PCIe)
概要
Model 52141Aは、6.4GHz 12bit 1ch 又は 3.2GHz 12bit 2ch の ADコンバータ および 6.4GHz 14bit 2ch の DAコンバータを搭載した VPXタイプの FPGA ボードです。
ADコンバータ内にDDCが内蔵されており、DAコンバータ内にはDUCが内蔵されています。FPGAはKintex UltraScale (XCKU035, 060, 115)をサポートしていますので実装したいロジックの規模に合わせて選択することができます。FPGAの外部メモリとして、5GB DDR4 SDRAM を搭載しています。ホストインタフェースは、PCIe x4 (Gen.3) で高速データ転送が可能です。ソフトウェアは、ボードサポートパッケージ「Navigator BSP」及びFPGAデザインキット「Navigator FDK」を用意しており、フォームファクタは、VPX(3U/6U)タイプ以外にXMC, PCIeを提供しています。
気象レーダ、合成開口レーダ、パルスレーダ、フェーズドアレイレーダ、デジタルビームフォーミング、無線通信、ターゲット認識等の高速デジタル信号処理向けアプリケーションに最適です。
- 仕様
-
A/Dコンバータ 6.4GHz, 12bit, 1ch / 3.2GHz, 12bit, 2ch D/Aコンバータ 6.4GHz, 14bit, 2ch FPGA 1x Kintex UltraScale ドライバ Windows, Linux タイプ 3U/6U VPX, XMC, PCIe - 特徴
- ▮ レーダおよびソフトウェア無線向けソリューション
▮ Xilinx Kintex UltraScale FPGAを搭載
▮ VITA-49.2 VITA Radio Transport標準をサポート
▮ 6.4GHz, 12bit A/Dコンバータ (1chモード)
▮ 3.2GHz, 12bit A/Dコンバータ (2chモード)
▮ プログラマブルDDC（デジタルダウンコンバータ）
▮ 2ch 6.4GHz, 14bit D/Aコンバータ
▮ プログラマブルDUC（デジタルアップコンバータ）
▮ 5GBオンボードメモリ搭載
▮ 複数ボード同期用のμSyncクロック/同期バス
▮ PCI Express x4 (Gen. 1, 2, 3) インターフェイス
▮ カスタムI/OのためのFPGAへのLVDS/Gigabitシリアル接続オプション
▮ XMC, PCIe, 3U VPX, 6U VPXのモデルを用意 - Model 71141A：XMC
- Model 78141A：PCIe
- Model 52141A：3U VPX(Single XMC)
- Model 54141A：3U VPX(Single XMC with optical/backplane RF)
- Model 57141A：6U VPX(Single XMC)
- Model 58141A：6U VPX(Dual XMC)
- ▮ 耐環境モデルに対応
- ソフトウェア無線のパイオニア
Pentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。現在はMercury Systems社のDSP部門としてMercury Systems社の製品ラインナップを拡充しています。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF（スモールフォームファクタ）の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。

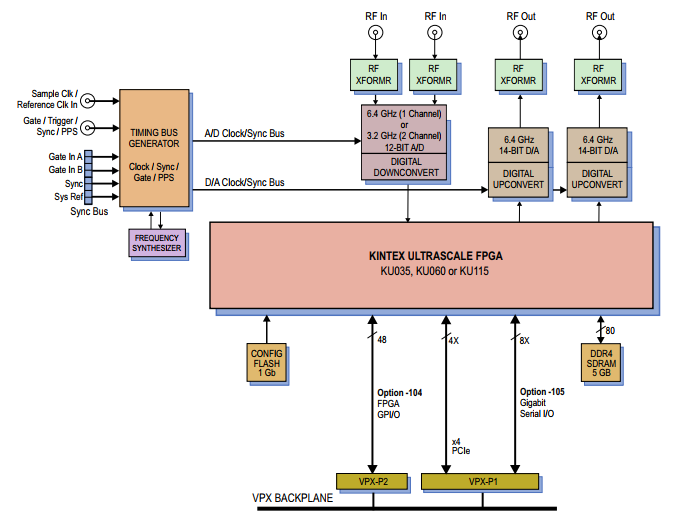

ブロック図
スペック
| ▮A/Dコンバータ | |
| デバイス | Texas Instruments ADC12DJ3200 |
| サンプリングレート | 1ch mode: 6.4GHz 2ch mode: 3.2GHz |
| 分解能 | 12bit |
| ▮D/Aコンバータ | |
| デバイス | Texas Instruments DAC38RF82 |
| 出力サンプリングレート | 6.4GHz |
| 分解能 | 14bit |
| ▮FPGA | |
| 標準 | Xilinx Kintex UltraScale XCKU035-2 |
| オプション | Xilinx Kintex UltraScale XCKU060-2 / XCKU115-2 |
| ▮メモリ | |
| タイプ | DDR4 SDRAM |
| サイズ | 5GB |
| スピード | 1200MHz (2400MHz DDR) |
| ▮インタフェース | |
| PCI Express | Gen.1, 2, 3: x4 |
| ▮ソフトウェアサポート | |
| Linux, Windows | |
| ▮環境条件 | |
| 動作温度 | 0 ~ +50℃ |
| 保存温度 | -20 ~ +90℃ |
| 相対湿度 | 0 ~ 95% *結露なきこと |
| ※オプションで耐環境仕様版あり (*詳細はお問い合わせください) | |
| ▮フォームファクタ | |
| VPX (3U/6U) / XMC / PCIe | |
