概要

画像をクリックすると拡大します。

メーカーホームページ

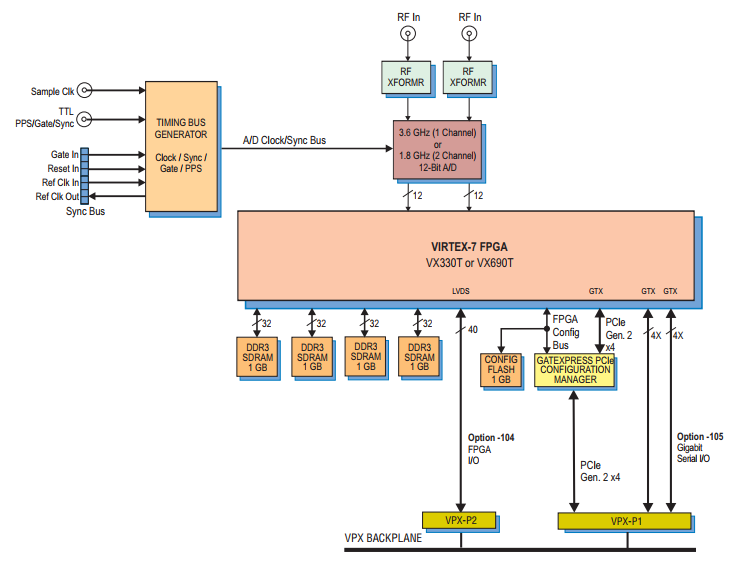

Model 52741は、3.6GHz 12bit 1ch または 1.8GHz 12bit 2ch の ADCとVirtex-7 FPGA（DDC内蔵）を搭載した VPXタイプのA/Dボードです。 FPGAはXC7VX330T, VX690Tをサポートしていますので実装したいロジックの規模に合わせて選択することができます。FPGAの外部メモリとして、4GB DDR3 SDRAMを搭載しています。ホストインタフェースはPCIe x4レーンで高速データ転送が可能です。ソフトウェアは、Linux/Windows 用BSP「Model 499xa」及びFPGAデザインキット「Model 4953」を用意しています。フォームファクタは、VPX(3U/6U)タイプの他にXMC, PCIeを提供しています。 気象レーダ、合成開口レーダ、パルスレーダ、フェーズドアレイレーダ、デジタルビームフォーミング、無線通信、ターゲット認識等の高速デジタル信号処理向けアプリケーションに最適です。

仕様

A/Dコンバータ	3.6GHz, 12bit, 1ch / 1.8GHz, 12bit, 2ch
FPGA	1x Virtex-7
ドライバ	Windows, Linux
タイプ	3U/6U VPX, XMC, PCIe

特徴

▮ レーダおよびソフトウェア無線向けソリューション
▮ Xilinx Virtex-7 VXT FPGAをサポート
▮ GateXpressにより動的FPGA再構成をサポート
▮ 1ch 3.6GHz, 12bit A/D (1chモード)
▮ 2ch 1.8GHz, 12bit A/D (2chモード)
▮ プログラム可能なDDC（デジタルダウンコンバータ）
▮ 4GBオンボードメモリ搭載
▮ 複数ボード同期用のためのμSyncクロック同期
▮ PCI Express x4 (Gen. 1, 2, 3) インターフェイス
▮ カスタムI/OのためのFPGAへのLVDS/Gigabitシリアル接続オプション
▮ XMC, PCIe, 3U VPX, 6U VPXのモデルを用意

     Model 71741：XMC

     Model 78741：PCIe

     Model 52741：3U VPX(Single XMC)

     Model 57741：6U VPX(Single XMC)

     Model 58741：6U VPX(Dual XMC)

▮ 耐環境モデルに対応

ソフトウェア無線のパイオニア

Pentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。現在はMercury Systems社のDSP部門としてMercury Systems社の製品ラインナップを拡充しています。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF（スモールフォームファクタ）の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。
